1、系统简介
随着国家对环境保护的重视,城市集中供暖已成主流。供暖中心下设许多换热站、泵房,由于地点分散,值班人员多,靠电话调度,供暖中心难以掌握设备的实际运行情况,不能做到合理调度。因此,迫切需要以一种新的控制方式取代现在的操作模式。采用无线遥控、遥测系统,将计算机技术、无线数传技术、可编程控制器技术有机地结合在一切,可应用在自来水、热力、煤气和电力等部门的管网监测和设备控制方面,实现对设备的遥控、遥测功能,对设备的监控都可以在中心计算机上完成。既可以做到科学调度,又提高了科学管理水平。这里描述的是基于无线数字电台、GPRS、无线网卡等的热网监控系统自动化解决方案。采用无线监控通信技术的优点是一次投资,运营费用低。目前,无线监控通信技术已在各行业得到成功应用。城市热网监控系统是通过对供热系统的温度、压力、流量、开关量等进行测量、控制及远传,实现对供热过程有效的遥测及控制。城市热网集中监控系统是区域供热系统中的重要组成部分,它将实时、全面了解供热系统的运行工况,监视不利工况点的压差,保证区域供热系统安全合理地运行,并可根据运行数据进行供热规划和科学调配,为热力部门提供准确、有效的重要数据。

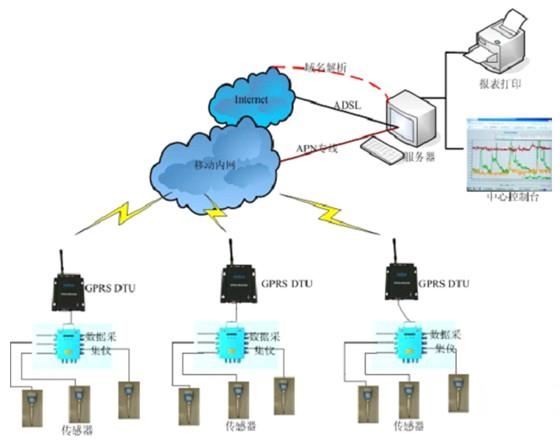

2、系统组成
目前,行业内解决城市热网集中监控的解决方案主要有基于GPRS 无线通讯
①、中心站(MCC)
主站:系统主站由工业控制计算机、系统组态软件、打印机、ADSLMODEM、INTERNET服务等组成。
②、分站(RTU)
分站:系统分站由GPRS模块、PLC监控单元、传感器及隔离单元等组成。
