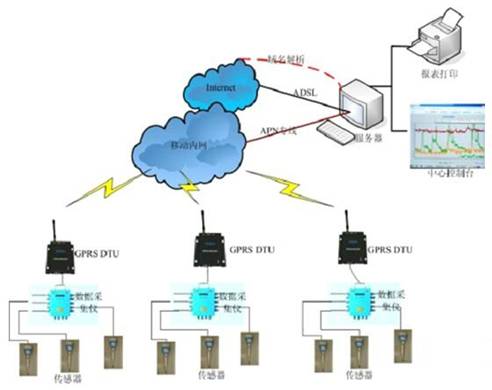

根据项目需求情况整个系统被分成三大部分，一部分是现场数据采集装置，实时将现场的流量、压力、温度等数据采集到智能远程测控终端内，根据实时数据实现采集点现场的自动报警，防止事故的发生；并且由智能远程测控终端将数据采用主动或被动的方式发送到监控中心；第二部分是远程数据传输终端，它实现将现场的所有数据无线传送到监控中心，第三部分是监控中心，它实现对数据的接收、存储、显示、数据请求以及曲线显示、报表打印输出等信息管理工作和进行特殊情况的监控中心预警以及通过客户端软件方便地访问实时和历史数据。

现场流量、温度、压力等数据的实时采集和发送都通过智能远程测控终端GPRS  RTU来完成，将现场传感器连接SaphirACX32.00的模拟量采集接口，实现数据的采集。数据采集后通过触摸屏作为MODBUS转发设备，将数据转发至GPRS  RTU中，经过数据打包，再利用GPRS  RTU的GPRS无线通讯模块将数据发送到远端的监控中心服务器上，监控中心服务器须采用独立IP地址上网，以便测控终端准确的将数据传输到指定的固定IP上，且服务器上装有热网监控服务器端软件及数据库，对接收的数据进行存储、分析、显示。上位机信息管理系统采用B/S结构，出于对信息安全、科学管理的需要，给有数据访问需求的部门或人员配置热网监控数据访问帐号，通过用户验证访问的方式实时查看并配置监测到的现场数据。

1、基本原理:

通过RS—485总线将数字传感器（也可采用模拟输出传感器）与ACX32.00连为一体，构成现场监控单元。GPRS DTU无线测控终端内置：CPU模块、数据存储模块、控制模块、GPRS/CDMA数据通信模块。可将经过触摸屏转发的数据经RS485接入GPRS DTU，然后直接通过GPRS无线模块将现场数据与远程控制中心连接，将采集数据实时发送到远程数据库服务器，并存储到数据库中。通过该系统，即使在远离观测现场的异地，也能方便地对各种环境要素如流量、压力等数据的采集读取，真正实现了远程监测和数据共享的功能。

2、GPRS介绍：

GPRS是通用分组无线业务(General Packet Radio Service)的英文简称，是在现有GSM系统上发展出来的一种新的承载业务，目的是为GSM用户提供分组形式的数据业务。GPRS采用与GSM同样的无线调制标准、同样的频带、同样的突发结构、同样的跳频规则以及同样的TDMA帧结构，这种新的分组数据信道与当前的电路交换的话音业务信道极其相似。因此，现有的基站子系统(BSS)从一开始就可提供全面的GPRS覆盖。GPRS允许用户在端到端分组转移模式下发送和接收数据，而不需要利用电路交换模式的网络资源。从而提供了一种高效、低成本的无线分组数据业务。特别适用于间断的、突发性的和频繁的、少量的数据传输，也适用于偶尔的大数据量传输。GPRS理论带宽可达171.2Kbit/s，实际应用带宽大约在40~100Kbit/s，在此信道上提供TCP/IP连接，可以用于INTERNET连接、数据传输等应用。GPRS是一种新的移动数据通信业务，在移动用户和数据网络之间提供一种连接，给移动用户提供高速无线IP或X.25服务。GPRS采用分组交换技术，每个用户可同时占用多个无线信道，同一无线信道又可以由多个用户共享，资源被有效的利用，数据传输速率高达160Kbps。使用GPRS技术实现数据分组发送和接收，用户永远在线且按流量计费，迅速降低了服务成本。

由于无线通讯采用中国移动GPRS通讯系统，整个数传系统都按固定速率进行数据通讯。现场实际调试证明，数传系统运行准确可靠。轮询周期较短，准确率高。实践表明，该系统设计合理、技术先进、安全可靠、经济适用。将独立的分散控制与集中的热力监控相结合，既保留了系统的灵活性，可靠性和可扩展性，又提高了热网与热源的适应能力。
