上位机成功案例
通过之前几年对山东城市集中供热监控系统的不断开发,以及供热系统的初步调试,本公司已经完成了供热管网的管理、监控和分析要求监控系统应该具有的各主要功能:
·用图形监控和显示换热站的参数和过程值;
·手动操作机组设备,例如阀门和水泵;
·自动控制调节目标量,例如供水温度、定压压力、供回水压差等;
·换热站温度、压力超限或设备故障自动报警;
·用图形监控和显示整个热网的水力状态(压力分布);
·储存历史数据和趋势管理(从数据库和在线方式);
·生成报告和报表;
·通过对控制任务的时间安排实现能量管理功能;
1) 用图形监控和显示换热站的参数和过程值
通过程序的三个界面(监控总表、换热站系统图、参数及设备状态表)显示每个换热站的所有模拟量及设备状态。
2) 自动控制调节目标量,例如供水温度、定压压力、供回水压差等

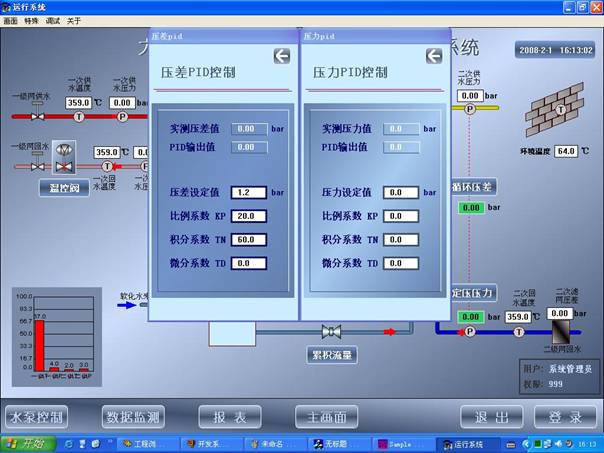

供水温度、定压压力、供回水压差自动调节,可以根据情况通过上位机修改其相应的设定值,修改后的设定值自动下载到下位机,在下次修改之前,无论通讯中断与否,下位机都会按照此次的修改值自动进行PID运算,控制现场的目标量。(如下图)
程序还能实现根据室外温度设定二次供水温度设定值,根据室外温度和供水温度设定值,可以通过操作面板和监控系统任意设定供水温度曲线或平移已有曲线。最多可以使用八段线性连接。(如下图)

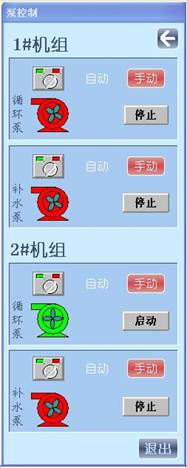

3) 远程手动操作机组设备,例如阀门和水泵
从上位机程序手动开关温度控制阀及设定其开度;手动设定补水变频器和循环泵变频器的输出频率。在技术人员对管网和换热站的运行情况了解和做出某些判断的基础上,通过上述功能人工干预,达到调节供热效果或一次网及二次网水力工况的目的。水泵的远程手动启动和停止功能也可以通过上位机实现,便于专业运行人员根据换热站来到报警紧急远程操作水泵,避免更大危险发生。(如上图)

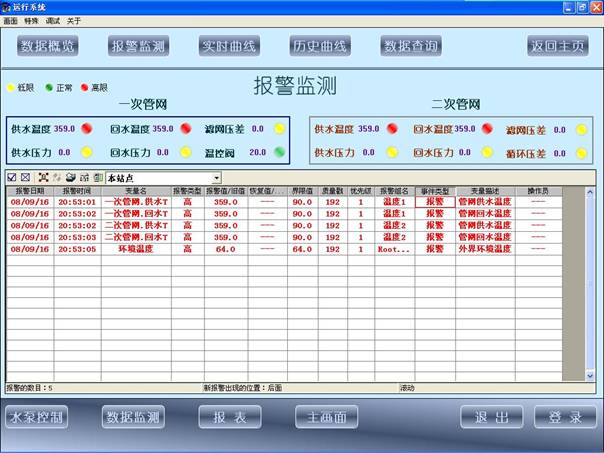

4) 换热站温度、压力超限或设备故障自动报警
对换热站来讲,供回水温度、供回水压力及定压压力是与运行安全相关的参数;供回水温度和压力的超高或超低可以进行提示作为管网运行的参考;补水瞬时流量过大可以作为管网失水过多的反应;滤网压差过高说明过滤器已经阻塞较严重需进行清洗;水泵或变频器故障也进行报警提示。(如下图)
5) 用图形监控和显示整个热网的水力状态(压力分布)

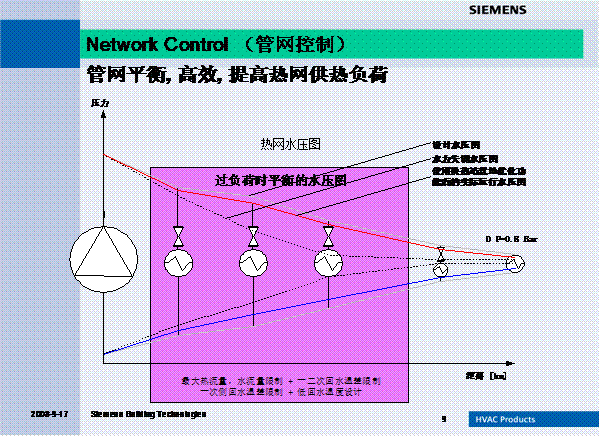

在既有的管网数据监控系统中,在每个换热站上的一次网供回水压力可以用来大致代表一次管网的水力工况,如果能从设计院方面获得整个管网的静态平衡水力工况,还可以大致跟设计工况进行比较,以判断水力失调的程度。(如下图)
6) 储存历史数据和趋势管理(从数据库和在线方式);

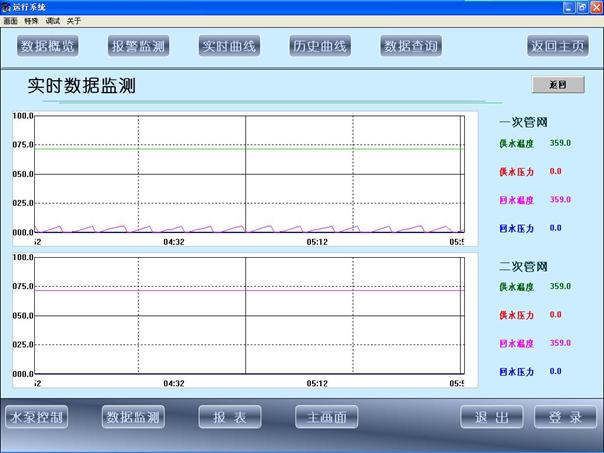

所有上传到监控程序的数据保存到上位机的数据库中,并可以从数据库中提取用于趋势分析和其他分析。(如下图)

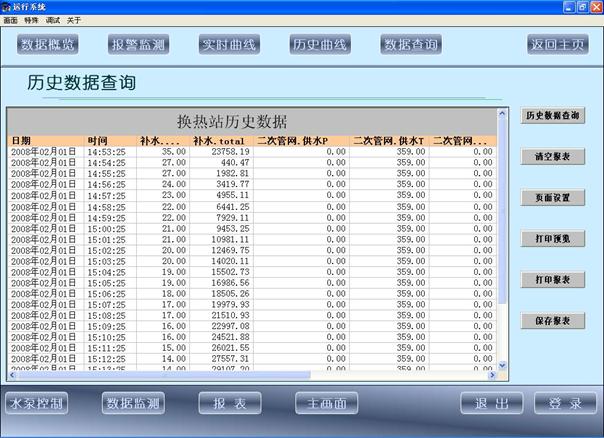

7) 生成报告和报表
通过程序能把所有数据都放到报表中,用户可以根据需要选定相关变量,选定的变量会自动编制到报表中,这种报表生成方法,报表内容能灵活改变。还可以在跟用户协商的基础上拟定一个固定的报表格式,程序每隔一定时间自动生成固定格式的报表,这种方式不需要再进行人工操作,可自动生成用户拟定的报表格式。
8) 流量累计、统计、清零及清零操作记录功能

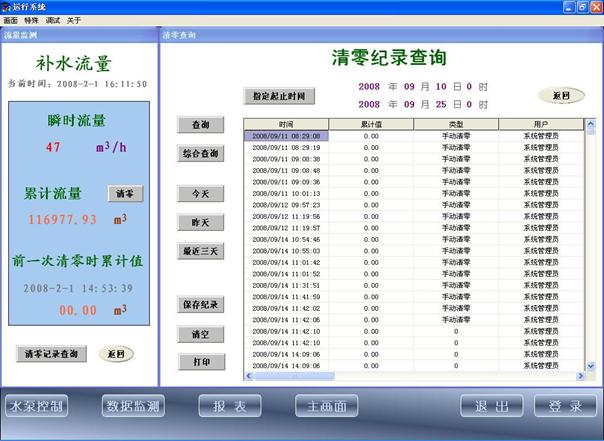

流量是换热站运行中重要的计量参数,既可以通过流量计量概算用户用热量,也可以通过流量的变化判断热网的水力工况或管网泄露的情况。累计流量是一个非常重要的数据,因此对它的每一次操作(如清零等),系统均会自动记录操作者和相应的动作,以保证数据安全(如下图)。
9) 通过对控制任务的时间安排实现能量管理功能
如果热用户对热负荷的要求有时间周期性,比如学校,办公楼等下班或放学后可以无需供热,此功能可以实现按设定好的时间周期,定时开关换热站或相关阀门。
10) 分级授权登录管理功能

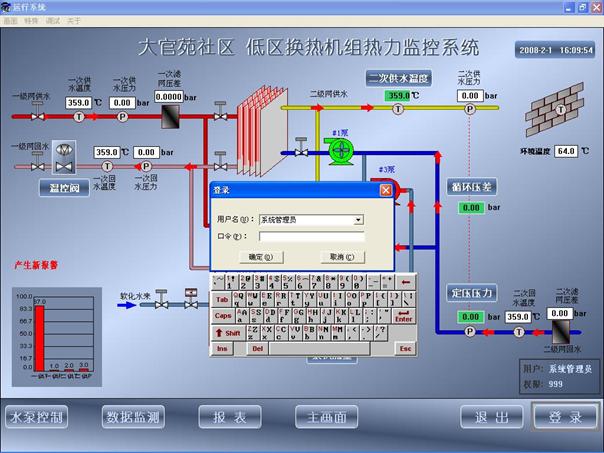

通过给不同的登录者授予不同的权限,可以让操作人员具有不同的操作级别,如最高权限可以对系统的所有功能进行操作管理和查看、低级别的权限仅有浏览权限而没有修改参数或操作设备的权限,下图中登录窗口即为要求相应的操作者输入权限和登录口令。

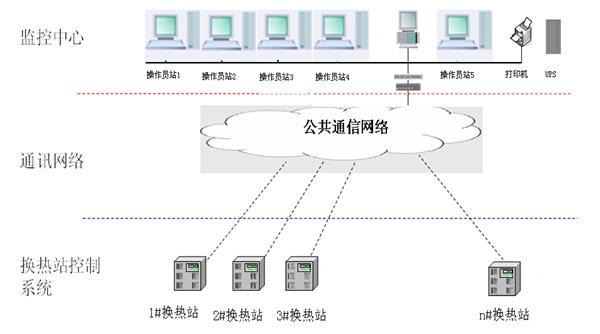

整体网络系统图
